від 1500 грн
Відновлення та ремонт Розблокування BMS, балансування комірок, заміна BMS, перепакування та налаштування зв'язку з інвертором.
Ремонт і діагностика LiFePO4 акумуляторів для інверторів та СЕС у Києві
LI-BALANCE працює з батарейними системами 24V / 48V / 51.2V: перевіряємо комірки, систему керування батареєю, балансування, CAN/RS485 і сумісність з Deye, Victron, Must, Growatt. Перший результат - технічний висновок про причину, ризик і доцільність ремонту.
1000 грн
Інженерна діагностика Інструментальна перевірка ємності, BMS, комірок та CAN/RS485. Оцінка технічної та економічної доцільності ремонту.
Послуги
Які роботи виконує LI-BALANCE з LiFePO4 батареями 24V/48V
LI-BALANCE виконує діагностику, відновлення, налаштування зв'язку і перепакування батарейних систем великої ємності лише після оцінки безпеки та економіки ремонту.
BMS, комірки, інвертор
Діагностика LiFePO4 24V/48V відділяє несправність батареї від налаштувань інвертора, кабелю, протоколу або захистів системи керування батареєю.
- напруга груп
- журнал контролера
- CAN/RS485
- поведінка під навантаженням
Input симптом і дані BMS
Measure напруга, струм, журнал
Output причина і рішення
Розблокування і балансування
Відновлення має сенс тільки після перевірки комірок, дозволів charge/discharge і поведінки під навантаженням; якщо ресурс втрачений, безпечніша рекомендація - заміна.
- глибокий розряд
- розбаланс
- charge/discharge allow
- контроль температури
Налаштування BMS і протоколів
Зв'язок батареї з Deye, Victron, Must або Growatt перевіряється через Lithium Mode, pinout, адресу батареї та термінацію 120 Ом, без небезпечних DIY-обходів.
- Lithium Mode
- pinout
- адреса батареї
- термінація 120 Ом
Комірки, BMS, 24V / 48V / 51.2V
Перепакування 24V/48V/51.2V розглядається лише після оцінки ресурсу комірок, формату корпусу, вартості робіт і ризиків подальшої експлуатації.
- оцінка ресурсу
- вартість проти заміни
- формат корпусу
- безпечний прийом
Симптоми
Які симптоми LiFePO4 батареї потребують діагностики BMS та інвертора
Діагностика потрібна, коли батарея 24V/48V не заряджається, не визначається інвертором, швидко розряджається або вимикається під навантаженням.
01 Інвертор і зв'язок
Інвертор не бачить батарею або не отримує дані BMS
Спочатку відділяємо фізичний зв'язок, CAN/RS485, адресу батареї, протокол і дозвіл BMS.
інвертор не бачить батарею

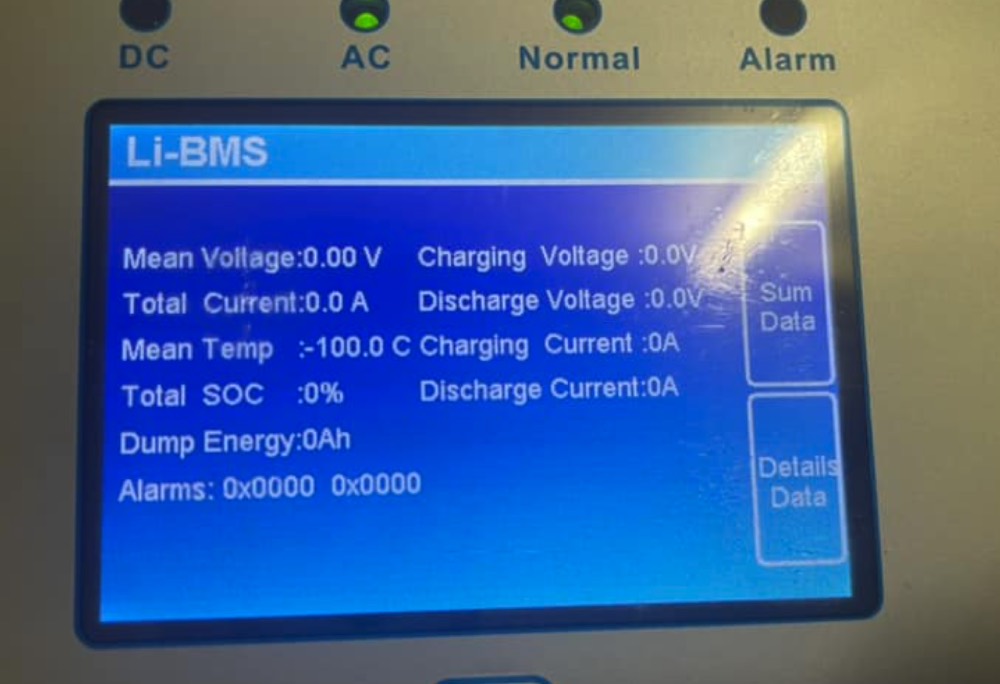

Екран Li-BMS показує 0V, 0A і SOC 0%: інвертор не отримує коректні дані від батарейного BMS.
Перевірити порт, протокол і дозвіл BMS
Deye / Victron / Must / Growatt не бачить батарею

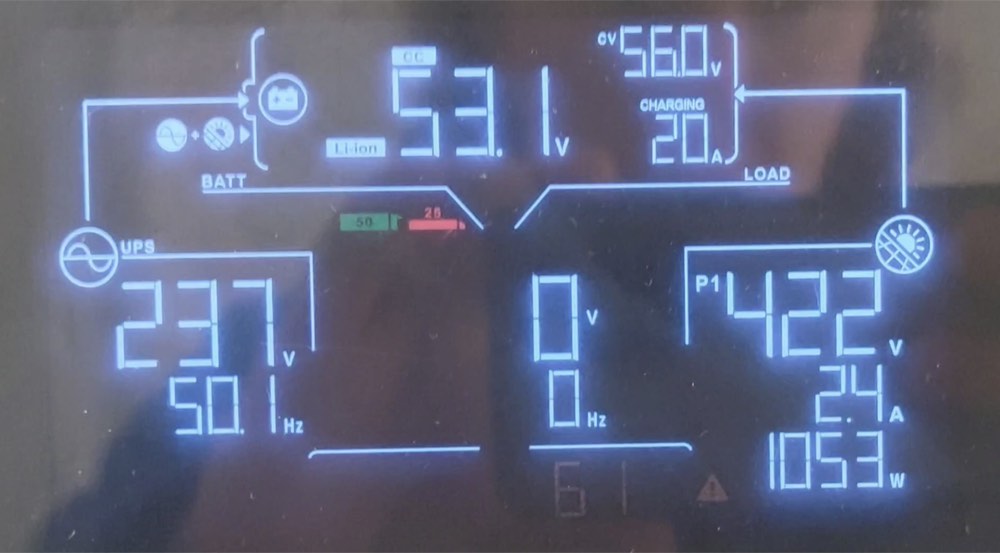

Помилка 61 на інверторі: система не бачить акумулятор або не отримує коректний зв'язок із батарейним блоком.
Розділити проблему батареї, інвертора і протоколу
помилка зв’язку BMS / CAN / RS485

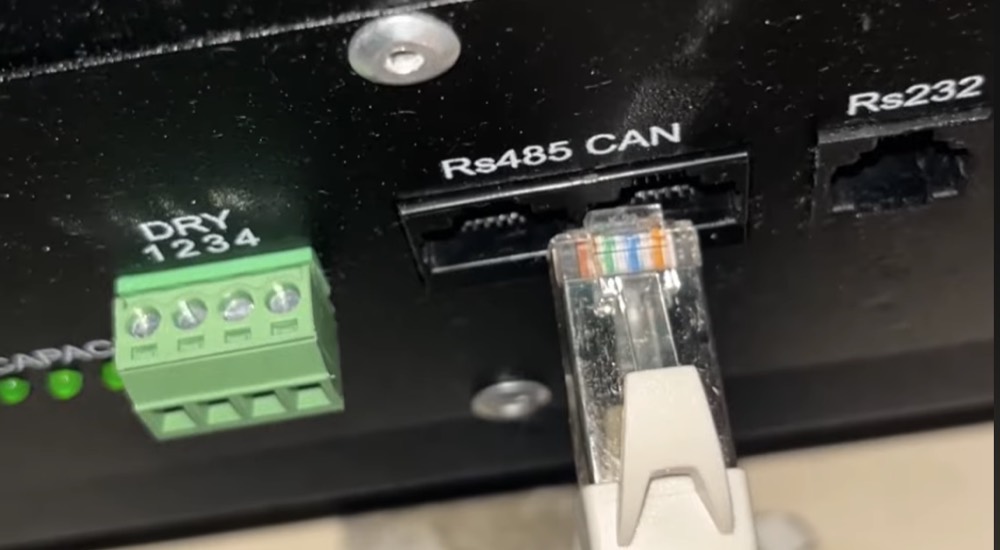

Перевірка порту CAN/RS485, кабелю, адреси батареї та протоколу обміну з інвертором.
Перевірити CAN/RS485, адресу і журнал помилок 02 Заряд і захист
Батарея не заряджається або BMS зупиняє роботу
Перевіряємо режим заряду інвертора, protection flags, напругу груп і аварійний стан BMS.
інвертор не заряджає акумулятор

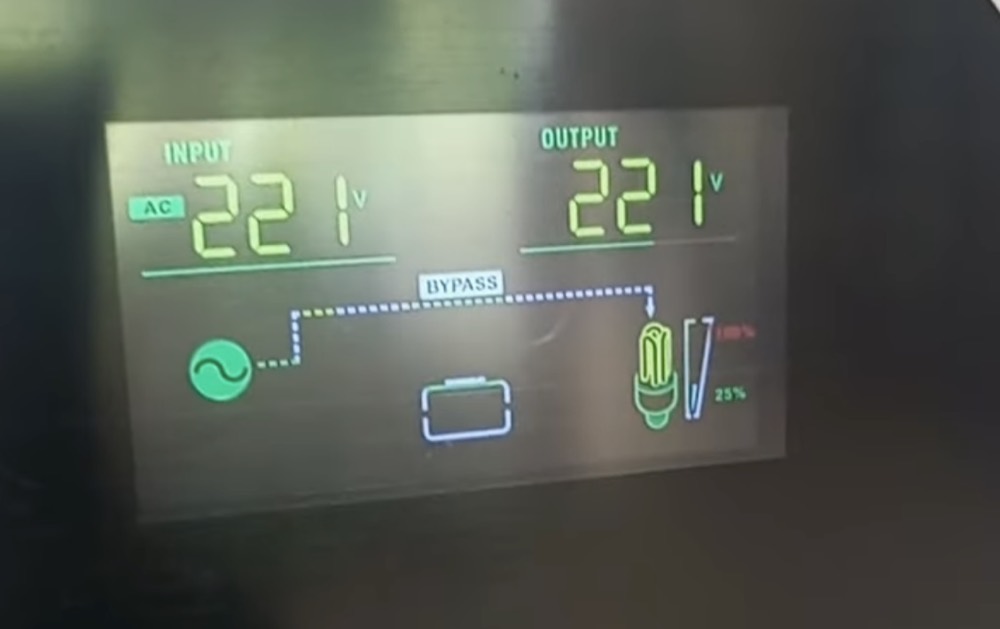

Інвертор працює в bypass, а батарея не бере участі в живленні: потрібно перевірити режим заряду та дозвіл BMS.
Зіставити Lithium Mode, BMS і профіль заряду
LiFePO4 не заряджається

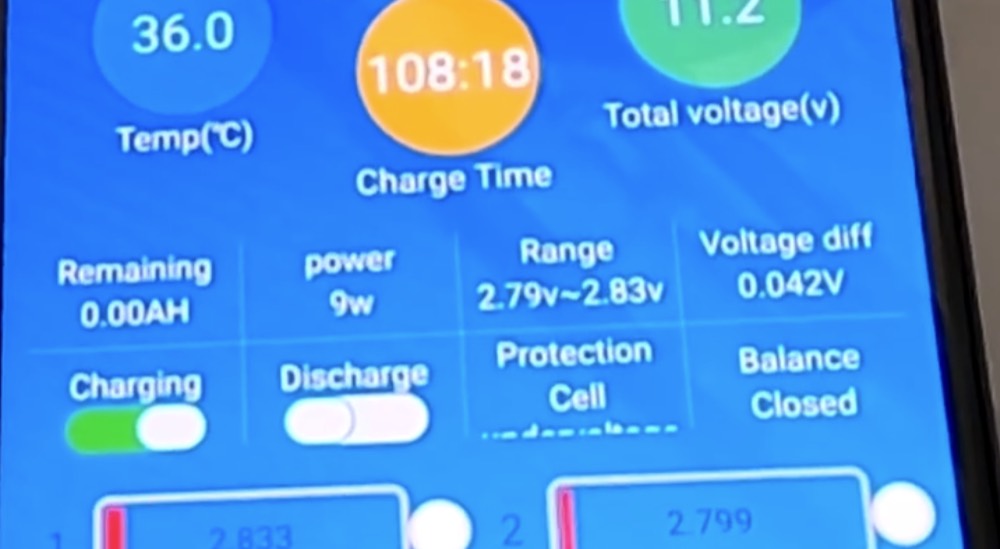

BMS показує низьку загальну напругу, 0Ah залишку та захист комірок: заряд потрібно перевіряти через статус BMS.
Перевірити protection flags і напругу груп
BMS заблокувалась

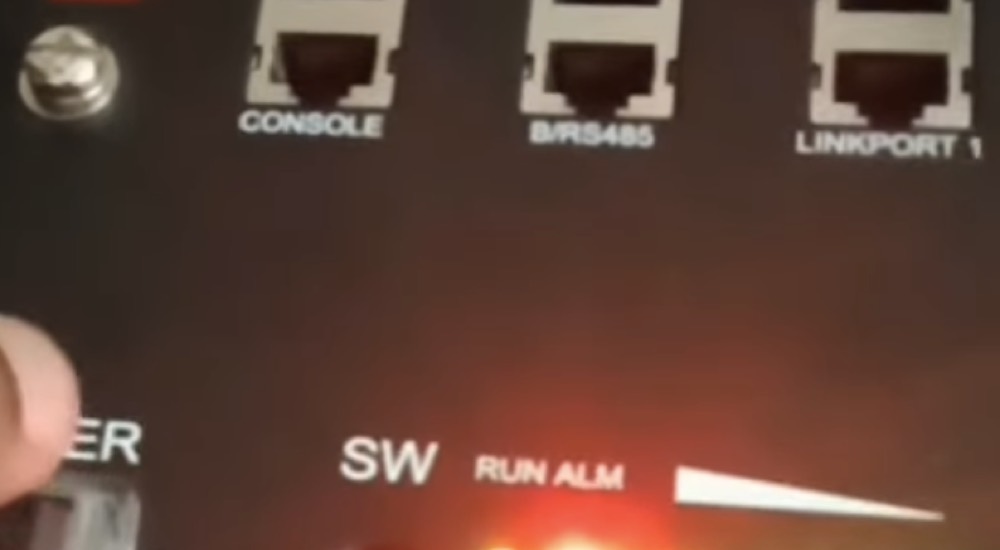

Індикатор RUN ALM на батарейному модулі: BMS сигналізує аварійний стан або захист, який не можна обходити.
Знайти причину спрацювання, не обходити захист 03 Ємність і навантаження
SOC виглядає нормальним, але батарея швидко сідає
Зіставляємо показник SOC з напругою комірок, просіданням під струмом і реальною поведінкою навантаження.
батарея показує 100%, але швидко розряджається

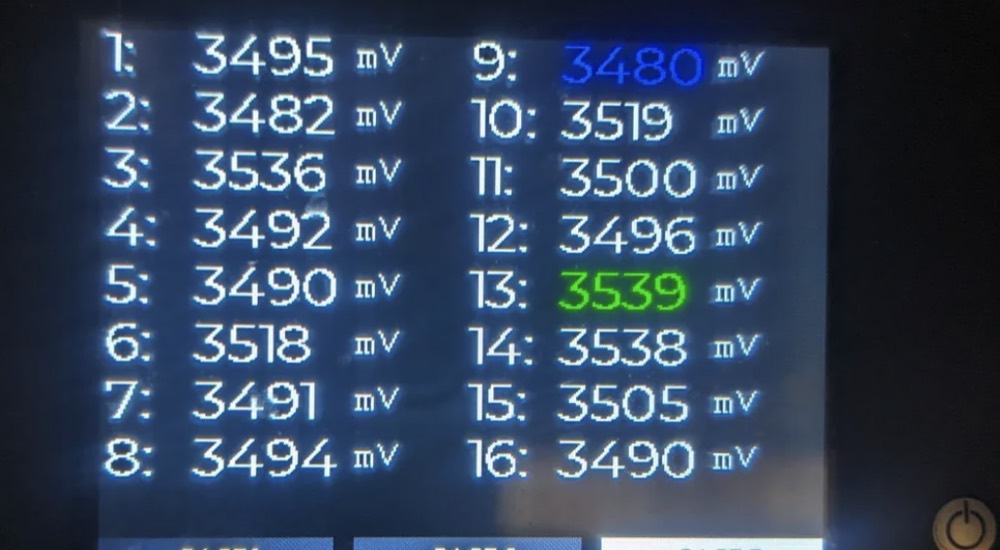

Smart Battery LCD показує різницю між групами комірок: SOC потрібно звіряти з реальною напругою кожної групи.
Звірити SOC з кривою розряду під навантаженням
батарея відключається під навантаженням

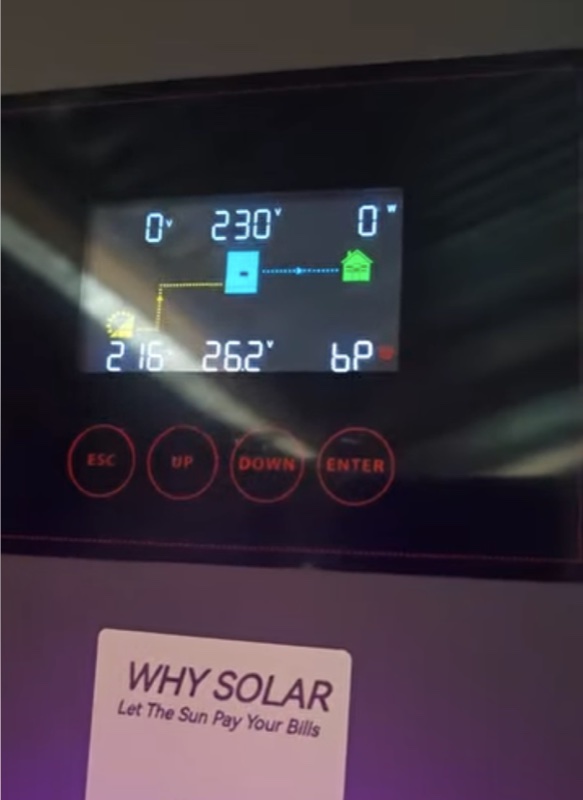

Екран інвертора з критичною помилкою: система перейшла в режим захисту через 'Battery Low' або 'Charge Fault'.
Перевірити просідання і fault під робочим струмом 04 Старт системи
Батарея не стартує після глибокого розряду або втручання
Окремо перевіряємо стан після глибокого розряду, прошивки, заміни BMS або зміни протоколів.
після глибокого розряду батарея не запускається

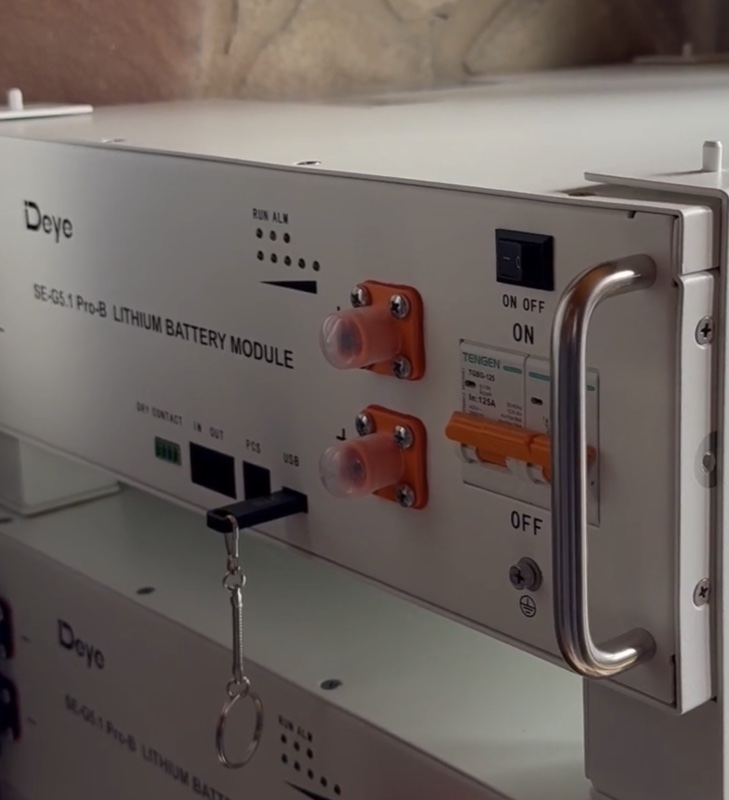

Після втручання в софт або заміни заліза: система потребує повторного узгодження протоколів.
Узгодити BMS, прошивку і протокол після втручанняАудиторія
Кому підходить діагностика LiFePO4 батарей для СЕС та ДБЖ
Діагностика LiFePO4 для СЕС, ДБЖ і резервного живлення підходить власникам, інсталяторам і бізнесам, де відмова батареї зупиняє інвертор або критичне навантаження.
Батарея перестала працювати в побутовому резерві
Потрібно зрозуміти, чи проблема в батареї, BMS, інверторі або налаштуваннях, і чи є сенс ремонту.
Наступний крок
Підготувати модель, напругу, Ah, фото екрана інвертора і скрин BMS.
Клієнтський випадок завис між інвертором і батареєю
Можна передати батарейну частину на діагностику без конкуренції з монтажем або налаштуванням об'єкта.
Наступний крок
Надіслати симптом, бренд інвертора, BMS, фото портів і помилки.
Резервне живлення має працювати прогнозовано
Важлива не разова порада, а висновок: причина, ризик, економіка ремонту і наступний безпечний крок.
Наступний крок
Описати навантаження, сценарій відмови і критичність простою.
Партнерам
Для інсталяторів СЕС та інверторів
Якщо ваш клієнт має проблему з LiFePO4 батареєю, BMS, CAN/RS485 або інвертор не бачить акумулятор — передайте випадок у LI-BALANCE. Ми виконуємо батарейну діагностику, не конкуруємо з вашим монтажем і даємо технічний висновок щодо причини несправності.
Зв’язатися як інсталяторКомірки, BMS, балансування, CAN/RS485 і сумісність з інвертором.
Причина несправності, доцільність ремонту і що передати клієнту.
Не забираємо монтажний проєкт і не підміняємо роботу інсталятора.
Розбираємо складні випадки на рівні BMS, протоколу і режиму батареї.
Карта причин
Чому інвертор може не заряджати або не бачити акумулятор
Інвертор може не заряджати або не бачити акумулятор через комірки, захист батареї, профіль заряду, кабель, CAN/RS485 або налаштування самого інвертора. Тому перший результат діагностики - не обіцянка ремонту, а зрозуміла зона несправності.
Батарея і комірки
Низька напруга окремої групи, розбаланс, глибокий розряд або деградація можуть зупиняти заряд через BMS.
BMS і захисти
BMS може вимикати заряд або розряд через перенапругу, температуру, струм, помилку зв’язку або внутрішній fault.
Налаштування інвертора
Неправильний тип батареї, межі заряду, Lithium Mode, firmware або профіль напруги можуть блокувати заряд.
CAN/RS485 і сумісність
Інвертор може не бачити BMS через кабель, порт, протокол, DIP-перемикачі або несумісну батарею.
Кабелі, контакти і навантаження
Окислені клеми, слабкий контакт, довгі кабелі, неправильне підключення або перевантаження дають схожі симптоми.
Джерело заряду і MPPT
Для гібридних систем заряд може не стартувати через параметри MPPT, сонячний вхід, мережу або генератор.
! Критична інженерна помилка DIY-монтажу: Чому звичайний патч-корд випалює інтерфейси
Факти
Роз'єми портів зв'язку BMS (JK, Daly, Seplos) та інверторів (Deye, Victron) фізично використовують стандартний інтерфейс RJ45. Однак розпиновка (pinout) сигнальних ліній кардинально відрізняється.
Наслідки
При використанні прямого комп'ютерного кабелю LAN лінії живлення інвертора можуть замикатися на диференціальні каскади трансивера CAN або шини RS485 на платі BMS.
Результат
Можливий тепловий пробій мікросхеми трансивера, вихід з ладу інтерфейсної плати, повне блокування зв'язку і симптом «BMS Absent».
Рішення
Фізичне перепінування кабелю під конкретну пару «Інвертор + BMS» із повною ізоляцією невикористовуваних провідників.
Діагностика
8 груп перевірки акумулятора, BMS та інвертора
Діагностика LI-BALANCE не обмежується напругою на клемах: перевіряються 8 груп ознак від напруги комірок до CAN/RS485 і поведінки під навантаженням. Це допомагає відокремити проблему батареї від налаштувань інвертора.
8 перевірок Комірки → BMS → інвертор → навантаження
Ціль - швидко відділити фізичну несправність батареї від налаштувань, кабелю або протоколу.
напруга батарейного блока
розкид напруги по комірках або групах
стан BMS і режими захисту
поведінка під час заряду та розряду
налаштування інвертора, Lithium Mode або зарядного профілю
контакти, кабелі та підключення, якщо це впливає на роботу
дані BMS, CAN/RS485 або журнал помилок, якщо вони доступні
сумісність батареї та інвертора за напругою, струмом і протоколом
ROI Коли ремонт має сенс: Мета діагностики
Мета діагностики LiFePO4 батареї - визначити, чи можна безпечно та економічно доцільно відновити батарейний блок. Перевірка порівнює стан комірок, дозволи системи керування батареєю, ризики транспортування і вартість робіт із заміною; якщо ремонт не має сенсу, рекомендацією буде заміна або інше рішення.
Ремонт має сенс, якщо:
- BMS заблокувалась, але комірки живі.
- Є розбаланс, але деградація не критична.
- Проблема у зв’язку CAN/RS485 або pinout.
- Потрібна заміна або налаштування BMS.
- Основний ресурс батареї збережений.
Ремонт недоцільний, якщо:
- Більшість комірок деградували (здуття, високий опір).
- Батарея має сліди води, пожежі, диму або удару.
- Батарея занадто довго була у глибокому розряді.
- Вартість ремонту близька до ціни нової збірки.
- Ремонт небезпечний або технічно ненадійний.
Причина замість припущень
Відокремлюємо проблеми комірок, BMS, налаштувань заряджання, інвертора і кабелів.
Захист від зайвих витрат
Порівнюємо сенс ремонту з купівлею нової батареї, щоб не вкладати кошти в нерентабельний блок.
Безпечний наступний крок
Після перевірки зрозуміло, чи варто налаштовувати систему, балансувати, міняти BMS/комірки або батарею.
Вихід діагностики
Що має бути зрозуміло після перевірки
Висновок розділяє проблеми комірок, BMS, інвертора, заряджання та навантаження.
Окремо фіксуються ознаки, через які батарею не варто транспортувати або відкривати без оцінки.
Після діагностики зрозуміло, чи не буде ремонт дорожчим або ризикованішим за новий блок.
Налаштування, балансування, BMS, комірки, додаткова перевірка або відмова від робіт.
Фільтр заявок
Які батареї підходять для пілотної діагностики
Фокус потрібен, щоб не перетворити пілот на небезпечний і нерентабельний ремонт будь-якого літію.
!
Апаратні обмеження та конфлікти сумісності
Конфлікти Seplos v2/v3, Deye -1P, CAN/RS485 і прямого LAN-кабелю перевіряються до прийому батареї, бо причина може бути не в комірках, а в несумісній топології або інтерфейсі.
Різна архітектура common negative / common positive може створювати вирівнювальні струми через MOSFET і логіку BMS.
Для окремих версій можливий тільки Lead-Acid/User mode, тому симптом «не бачить батарею» не завжди лікується кабелем.
Відсутність 120 Ом, неправильна адреса або прямий LAN-кабель можуть давати BMS Disconnected і пошкоджувати інтерфейс.
Підходять
- літієві та LiFePO4 батареї 24V або 48V
- акумулятори великої ємності, орієнтовно від 100Ah
- батареї для інверторів, ДБЖ/UPS, СЕС і резервного живлення
- стійкові або настінні батареї, якщо можливий безпечний доступ до діагностики
- батареї з даними BMS, шильдиком, скрином застосунку або описом симптомів
Не беремо в пілот
- дрони, RC-моделі та дрібні збірки
- самокати й електровелосипеди як основний напрямок
- закриті power station без окремої оцінки
- батареї після води, пожежі, удару, здуття, диму або короткого замикання
- небезпечні батареї, які не можна транспортувати без ризику
Підготовка
Що підготувати перед первинним скринінгом
Модель батареї, інвертора, напруга, Ah, фото помилки і дані BMS допомагають швидко відрізнити цільову діагностику від небезпечної або нерентабельної заявки.
Дані, які прискорюють оцінку
- номінальна напруга батареї: 24V, 48V або інша
- ємність у Ah і приблизний вік батареї
- модель інвертора, ДБЖ, BMS або зарядного пристрою
- симптом: інвертор не заряджає, не бачить батарею, швидко розряджається, помилка BMS
- фото шильдика батареї або корпусу, якщо воно доступне
- скрин застосунку BMS або журнал помилок, якщо він доступний
- фото екрана інвертора з помилкою, режимом батареї або параметрами заряду
- чи були вода, удар, дим, здуття, перегрів або коротке замикання
Фільтр спеціалізації
Спеціалізація сервісу
Ми спеціалізуємося на LiFePO4 батареях для інверторів, СЕС, ДБЖ і резервного живлення (24V / 48V / 51.2V).
Нецільові запити
Не працюємо з дрібними побутовими акумуляторами: самокати, велосипеди, павербанки, ноутбуки, шуруповерти, іграшки, дрони.
Обмеження по стану
Батареї після води, пожежі, диму, сильного удару або з ознаками критичної хімічної деградації не приймаються з міркувань безпеки.
Процес
Як проходить діагностика
Процес побудований так, щоб спочатку зібрати мінімальні дані, а вже потім вирішувати питання прийому батареї.
- Симптом Що саме не працює
Описується відмова, напруга, Ah, тип батареї та модель інвертора.
- Відсів Ризик і доцільність
Небезпечні, нецільові або нерентабельні випадки відсіюються до прийому.
- Перевірка BMS, комірки, інвертор
Зіставляємо дані BMS, заряд, навантаження, кабелі та налаштування системи.
- Висновок Що робити далі
Формується причина, ризик, економіка ремонту і безпечний наступний крок.
Можливі результати
- потрібне коригування налаштувань інвертора або заряджання
- потрібна перевірка або налаштування BMS
- балансування може бути достатнім після діагностики
- можлива заміна BMS або окремої групи комірок
- вартість ремонту може бути невиправданою порівняно з новою батареєю
- заміна батареї може бути безпечнішим або вигіднішим рішенням
Логістика
Прийом батареї узгоджується після скринінгу
Важкі LiFePO4 батареї не варто перевозити без розуміння стану, ваги, корпусу та ризиків.
Прийом акумуляторів здійснюється у нашому сервісному центрі в м. Київ (вул. Волноваська, 3) або через доставку Новою Поштою.
Для важких 24V/48V батарей логістика та формат доставки узгоджуються тільки після первинного скринінгу.
Небезпечні або пошкоджені батареї (здуття, сліди пожежі) заборонено відправляти поштою без попередньої оцінки ризику.
Безпека
Чому ми не обіцяємо ремонт без діагностики
LiFePO4 безпечніша за багато інших літієвих хімій, але батарея на кілька кВт·год залишається серйозним джерелом енергії.
- Не обходьте BMS і не заряджайте примусово батарею з ознаками пошкодження.
- Не відкривайте високовольтні або енергоємні батареї без інструментів і процесу безпеки.
- Батареї після води, пожежі, удару, здуття або диму можуть бути відхилені.
- Гарантія може стосуватися виконаної роботи, а не всієї батареї невідомого походження.
Питання
FAQ про діагностику акумуляторів резервного живлення
Короткі відповіді на типові ситуації без обіцянок ремонту без перевірки.
Чому інвертор не заряджає акумулятор?
Інвертор може не заряджати акумулятор через налаштування заряду, захист BMS, низьку напругу окремих комірок, кабелі, контакти або несумісність протоколу зв’язку. У LI-BALANCE цей симптом перевіряється як зв’язка інвертор-BMS-батарея, а не як одна “поломка батареї”. Спочатку зберіть модель інвертора, модель батареї, напругу, Ah і помилку на екрані.
Що робити, якщо інвертор не бачить батарею?
Якщо інвертор не бачить батарею, спочатку потрібно зібрати модель інвертора, модель батареї, помилку на екрані, фото підключення і дані BMS. Це мінімальний набір для 3 перевірок: чи є фізичний зв’язок, чи дозволяє BMS роботу і чи сумісний протокол CAN/RS485. Без цих даних неможливо чесно відрізнити проблему батареї від налаштувань інвертора.
Чи можна збалансувати LiFePO4 батарею?
LiFePO4 батарею можна балансувати тільки після перевірки стану комірок і BMS. Балансування має сенс, коли проблема справді в розкиді напруги, а не в слабкій групі, захисті BMS або неправильному профілі заряду. Перед балансуванням потрібно перевірити напругу груп, поведінку під зарядом і дозволи charge/discharge.
Чому BMS вимикає заряд або розряд?
BMS може зупиняти заряд або розряд через перенапругу, просідання окремої комірки, температуру, помилку зв'язку, налаштування інвертора або внутрішню несправність батареї. Для перевірки потрібні protection flags, напруга груп і статус charge/discharge allow у застосунку BMS.
Що означає великий розбаланс комірок?
Великий розбаланс комірок означає, що групи LiFePO4 мають помітно різну напругу і одна група може зупиняти заряд або розряд усього блока. Причиною буває тривала експлуатація без коректного балансування, слабка комірка, система керування батареєю або неправильний режим заряджання.
Чому батарея показує 100%, але швидко сідає?
Показник 100% SOC не гарантує реальну доступну ємність LiFePO4 батареї. Причина може бути в некаліброваному лічильнику струму, розбалансі комірок, просіданні під навантаженням або температурі; практична перевірка - зіставити SOC з напругою груп і поведінкою під робочим струмом.
Чому інвертор не бачить LiFePO4 батарею?
Інвертор може не бачити LiFePO4 батарею через протокол зв'язку, кабель, налаштування інвертора, BMS або захист батареї. Для батарей із CAN/RS485 важливо перевірити не лише порт, а й режим Lithium/User, pinout, адресу батареї та дозволи BMS. Практичний крок - підготувати фото портів, кабелю, налаштувань і скрин застосунку BMS.
Чи завжди ремонт має сенс?
Ремонт акумулятора не завжди має сенс. Якщо є деградація, небезпечний стан, невідоме походження збірки або вартість робіт не виправдана, чесний висновок може бути заміна батареї, а не ремонт. Саме тому LI-BALANCE спочатку формує діагностичний висновок, а не обіцяє балансування без перевірки.
Які батареї не приймаються?
LI-BALANCE не приймає в ремонт дрони, самокати, дрібні збірки і небезпечні батареї після води, пожежі, удару, здуття або диму. Основний фокус - 24V/48V літієві та LiFePO4 батареї великої ємності для інверторів, ДБЖ, СЕС і резервного живлення. Якщо є ознаки небезпеки, батарею не можна відправляти без попередньої оцінки ризику.
Чим консультація відрізняється від діагностики?
Консультація LiFePO4 батареї допомагає попередньо зрозуміти симптом і доцільність звернення за фото, моделлю та описом помилки. Діагностика передбачає технічну перевірку батареї, системи керування, комірок, зв’язку з інвертором і умов роботи під навантаженням.
Корисні матеріали
Кластер діагностики акумуляторів резервного живлення
Перші матеріали пояснюють типові симптоми без DIY-інструкцій, обходу BMS і обіцянок ремонту заочно.
SYMPTOM INDEX
Симптоми та первинна діагностика
Інвертор Deye не заряджає або не бачить акумулятор
Що перевірити, якщо Deye не заряджає батарею, не бачить BMS або показує проблему CAN/RS485: налаштування, протокол, кабель і захисти.
LiFePO4 не заряджається від інвертора: BMS чи налаштування
Як відрізнити проблему зарядного профілю, захисту BMS, температури, розбалансу комірок або сумісності інвертора і батареї.
BMS, CAN і RS485: чому інвертор не бачить батарею
Як CAN/RS485, BMS-протокол, кабель, адресація і режим Lithium впливають на заряд, SOC та симптом “інвертор не бачить батарею”.
LiFePO4 показує 100%, але швидко розряджається
Чому 100% SOC у LiFePO4 не завжди означає доступну ємність: BMS, лічильник струму, розбаланс комірок, температура і перевірка під навантаженням.
ДБЖ не заряджає акумулятор: коли потрібна діагностика батареї
Коли ДБЖ не заряджає акумулятор через батарею, BMS, зарядний режим, кабелі або сам UPS, і які дані зібрати перед діагностикою.
PROTOCOL INDEX
Протоколи, BMS і синхронізація
Синхронізація JK Inverter BMS з Deye за шиною CAN
Покрокова розпиновка портів, узгодження волнового опору 120 Ом та вирішення помилки BMS Disconnected.
Керування DVCC в екосистемі Victron Energy на базі VenusOS
Логіка динамічного керування напругою та струмом (CVL/CCL) для захисту ячейок від перезаряду.
Інтеграція Victron SmartShunt та JK BMS: облік малих струмів
Як вирішити проблему dead-zone вбудованого датчика струму BMS за допомогою SmartShunt.
Топології паралельного підключення АКБ та DIP-адресація
Конфлікти шин RS485/CAN при нарощуванні ємності та налаштування Master/Slave стеків.
